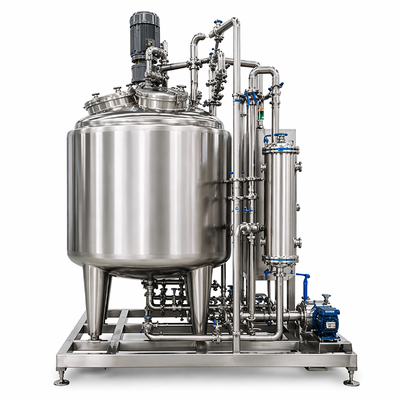

Automatyczny system przygotowywania roztworu 1500L z zbiornikiem SS316L (pełne sterowanie automatyczne, system CIP/SIP)
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | CHONGYANG |
| Orzecznictwo: | ISO,CE |
| Numer modelu: | CY-SPS-500L |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Eksport standardowy drewniany pudełko |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | 100 zestawów/miesiąc |
|
Szczegóły informacji |
|||
| Pojemność: | 300L / 500L / 1000L / 2000L / 3000L / Niestandardowe | Tworzywo: | SS316L (części mające kontakt z produktem), SS304 (rama) |
|---|---|---|---|
| Wykończenie powierzchni: | Wewnętrzny Ra ≤0,4μm, zewnętrzny matowy/polerowany | system sterowania: | Automatyczne sterowanie PLC z ekranem dotykowym (opcjonalnie Siemens/Schneider) |
| Funkcjonować: | Płaszcz mieszający, grzewczy i chłodzący, system czyszczenia CIP/SIP | Aplikacja: | Przemysł farmaceutyczny / biofarmaceutyczny / kosmetyczny / spożywczy |
opis produktu
Zautomatyzowany System Przygotowania Roztworów 1500L ze Zbiornikiem SS316L (Pełna Automatyka Sterowania, System CIP/SIP)
1. Nazwa produktu
Zautomatyzowany System Przygotowania Roztworów 1500L ze Zbiornikiem SS316L (Pełna Automatyka Sterowania, System CIP/SIP)
2. Przegląd produktu
Zautomatyzowany System Przygotowania Roztworów 1500L przeznaczony jest do wielkoskalowego higienicznego mieszania i przygotowywania płynów. Wyposażony w w pełni automatyczne sterowanie PLC oraz zintegrowane funkcje CIP/SIP, system zapewnia stałą jakość produktu, powtarzalność operacji oraz efektywne cykle czyszczenia/sterylizacji.
Wykonany z części mających kontakt z produktem ze stali SS316L i o konstrukcji sanitarnej, spełnia wysokie standardy czystości i nadaje się do zastosowań w procesach ciągłych i wsadowych.
3. Zastosowania
- Przygotowanie płynów biotechnologicznych
- Linie produkcyjne kosmetyków
- Przetwórstwo żywności i napojów
- Mieszanie płynów chemicznych
- Systemy płynów przemysłowych o wysokich standardach
4. Schemat przepływu procesu
→ Płaszcz grzewczo-chłodzący → Pętla cyrkulacyjna → Jednostka filtracyjna
→ Czyszczenie CIP/SIP → Magazynowanie / Transfer
Opis procesu:
Woda i materiały są wprowadzane do zbiornika mieszającego poprzez automatyczne dozowanie. Mieszadło zapewnia jednorodne mieszanie. Kontrola temperatury odbywa się za pomocą systemu płaszcza. Roztwór jest cyrkulowany, filtrowany i transferowany. Systemy CIP/SIP zapewniają wewnętrzną czystość i sterylizację bez demontażu.
5. Kluczowe cechy
- Powierzchnie mające kontakt z produktem ze stali SS316L o konstrukcji higienicznej
- Pełna automatyka sterowania PLC z interfejsem ekranu dotykowego
- Zintegrowany system CIP i SIP do czyszczenia i sterylizacji
- Opcjonalny płaszcz grzewczo-chłodzący
- Wysokowydajne mieszanie z mieszadłem o zmiennej prędkości
- Zamknięta konstrukcja systemu w celu zmniejszenia ryzyka zanieczyszczenia
- Kompaktowa konstrukcja zamontowana na ramie ułatwiająca instalację
6. Parametry techniczne
| Pozycja | Specyfikacja |
|---|---|
| Pojemność | 1500 L |
| Materiał kontaktu | SS316L |
| Materiał zewnętrzny | SS304 |
| Wykończenie powierzchni | ≤0.8 μm (≤0.6 / ≤0.4 μm opcjonalnie) |
| Typ mieszania | Mieszadło montowane od góry |
| Prędkość mieszania | 0–60 obr./min (regulowana) |
| Grzanie/Chłodzenie | Zbiornik z płaszczem |
| System sterowania | PLC + HMI (pełna automatyka) |
| System czyszczenia | Zintegrowany CIP + SIP |
| Ciśnienie robocze | 0–0.3 MPa |
| Temperatura projektowa | -10°C do 120°C |
| Zasilanie | 220V / 380V, 50/60 Hz |
| Instalacja | Zamontowany na ramie |
| Standard projektowy | Zorientowany na GMP, ISO |
7. Lista konfiguracji
| Komponent | Opis |
|---|---|
| Zbiornik mieszający | Pojemnik 1500L SS316L z włazem |
| Mieszadło | Montowane od góry, o zmiennej prędkości |
| System płaszcza | Płaszcz grzewczo-chłodzący |
| Panel sterowania | PLC z ekranem dotykowym |
| System CIP | Automatyczna jednostka czyszcząca |
| System SIP | System sterylizacji parą |
| Zawory | Sanitarne zawory membranowe |
| Rurociągi | Higieniczne rurociągi SS316L |
| Pompa | Pompa cyrkulacyjna/transferowa |
| Jednostka filtracyjna | Filtracja kartridżowa/membranowa |
| Czujniki | Temperatura, ciśnienie, poziom |
| Platforma | Rama nośna ze stali nierdzewnej |
8. Przypadki projektowe
Przypadek 1 – Obiekt przemysłowy w Azji Południowo-Wschodniej
Zautomatyzowany system 1500L poprawił wydajność produkcji i zmniejszył liczbę operacji ręcznych dzięki sterowaniu PLC i zautomatyzowanym cyklom czyszczenia.
Przypadek 2 – Zakład kosmetyczny na Bliskim Wschodzie
Zintegrowany system CIP/SIP zapewnił wysoki poziom higieny i skrócił czas przestoju między partiami.
9. Certyfikaty i normy
- Zasady projektowania zorientowane na GMP
- Zarządzanie jakością ISO 9001
- Higieniczne rurociągi i okucia sanitarne
- Opcjonalna zgodność z wytycznymi FDA / WHO
10. FAQ
P1: Czy system jest w pełni zautomatyzowany?
Tak, jest wyposażony w sterowanie PLC i obsługę ekranu dotykowego.
P2: Jaka jest zaleta CIP/SIP?
Umożliwia automatyczne czyszczenie i sterylizację bez demontażu, oszczędzając czas i zapewniając higienę.
P3: Czy system można dostosować?
Tak, pojemność, konfiguracja i poziom automatyzacji mogą być dostosowane.
P4: Czy obsługuje kontrolę temperatury?
Tak, dostępne są opcje ogrzewania i chłodzenia płaszczem.
P5: Czy dostępna jest pomoc techniczna przy instalacji?
Tak, świadczymy globalne usługi instalacji i uruchomienia.
11. CTA (Wezwanie do działania)
Szukasz zautomatyzowanego systemu przygotowania roztworów o dużej pojemności?
Skontaktuj się z nami w celu uzyskania spersonalizowanego projektu i wyceny.
