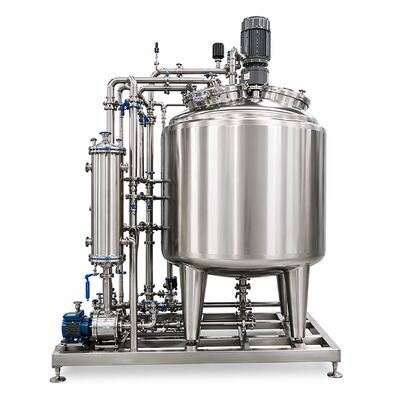

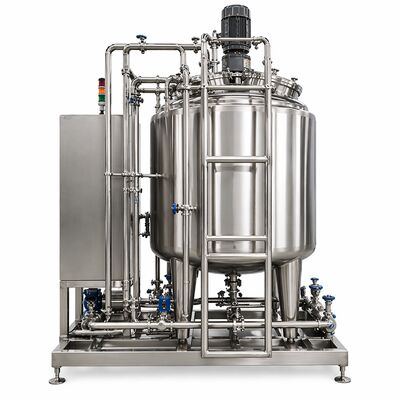

System przygotowania roztworów Biophar 1000L ze zbiornikiem SS316L (standard GMP, sterowanie ekranem dotykowym)
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | CHONGYANG |
| Orzecznictwo: | ISO,CE |
| Numer modelu: | CY-SPS-500L |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | Zbywalny |
| Szczegóły pakowania: | Eksport standardowy drewniany pudełko |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | 100 zestawów/miesiąc |
|
Szczegóły informacji |
|||
| Pojemność: | 300L / 500L / 1000L / 2000L / 3000L / Niestandardowe | Tworzywo: | SS316L (części mające kontakt z produktem), SS304 (rama) |
|---|---|---|---|
| Wykończenie powierzchni: | Wewnętrzny Ra ≤0,4μm, zewnętrzny matowy/polerowany | System sterowania: | Automatyczne sterowanie PLC z ekranem dotykowym (opcjonalnie Schneider) |
| Funkcjonować: | Płaszcz mieszający, grzewczy i chłodzący, system czyszczenia CIP/SIP | Aplikacja: | Przemysł farmaceutyczny / biofarmaceutyczny / kosmetyczny / spożywczy |
opis produktu
System przygotowania roztworów Biophar 1000L ze zbiornikiem SS316L (Standard GMP, Sterowanie ekranem dotykowym)
1. Nazwa produktu
System przygotowania roztworów 1000L ze zbiornikiem SS316L (Standard GMP, Sterowanie ekranem dotykowym)
2. Przegląd produktu
System przygotowania roztworów o pojemności 1000L jest przeznaczony do higienicznego mieszania i przygotowywania płynów w środowiskach produkcyjnych o wysokich standardach. Wykonany z materiałów SS316L mających kontakt z produktem i o konstrukcji sanitarnej, zapewnia odporność na korozję, łatwość czyszczenia i stałą jakość partii.
System wyposażony jest w sterowanie ekranem dotykowym z automatyką PLC zapewniającą precyzyjną pracę, monitorowanie w czasie rzeczywistym i powtarzalną kontrolę procesu. Jego konstrukcja na ramie umożliwia szybką instalację i integrację z istniejącymi liniami produkcyjnymi.
3. Zastosowania
- Przygotowanie mediów i buforów biotechnologicznych
- Mieszanie płynów kosmetycznych
- Przetwórstwo żywności i napojów
- Formułowanie płynów o wysokiej czystości
- Produkcja laboratoryjna i pilotażowa
4. Schemat przepływu procesu
→ Płaszcz grzewczo-chłodzący → Pętla cyrkulacyjna → Jednostka filtracyjna → Magazynowanie / Transfer
Opis procesu:
Woda i surowce są wprowadzane do zbiornika mieszającego za pomocą kontrolowanego systemu dozowania. Mieszadło zapewnia równomierne mieszanie, a pętla cyrkulacyjna zwiększa spójność. Temperatura jest utrzymywana za pomocą systemu płaszcza. Gotowy roztwór jest filtrowany i transferowany do dalszego użytku.
5. Kluczowe cechy
- Części mające kontakt z produktem wykonane ze stali SS316L o konstrukcji higienicznej
- Gładka powierzchnia wewnętrzna (opcjonalnie Ra ≤ 0,4 μm)
- Sterowanie PLC z interfejsem ekranu dotykowego
- Stabilne mieszanie z mieszadłem o zmiennej prędkości
- Opcjonalny płaszcz grzewczo-chłodzący
- Zamknięta konstrukcja systemu w celu zmniejszenia ryzyka zanieczyszczenia
- Gotowy do mycia w miejscu (CIP) dla efektywnego czyszczenia
6. Parametry techniczne
| Element | Specyfikacja |
|---|---|
| Pojemność | 1000 L |
| Materiał kontaktu | SS316L |
| Materiał zewnętrzny | SS304 |
| Wykończenie powierzchni | ≤0,8 μm (≤0,6 / ≤0,4 μm opcjonalnie) |
| Typ mieszania | Mieszadło montowane od góry |
| Prędkość mieszania | 0–60 obr./min (regulowana) |
| Ogrzewanie/Chłodzenie | Płaszcz (opcjonalnie) |
| System sterowania | PLC + HMI (ekran dotykowy) |
| System czyszczenia | Gotowy do CIP |
| Ciśnienie robocze | 0–0,3 MPa |
| Temperatura projektowa | -10°C do 120°C |
| Zasilanie | 220V / 380V, 50/60 Hz |
| Instalacja | Na ramie |
| Standard projektowy | Zorientowany na GMP, ISO |
7. Lista konfiguracji
| Komponent | Opis |
|---|---|
| Zbiornik mieszający | Zbiornik SS316L o pojemności 1000L z włazem |
| Mieszadło | Montowane od góry, o zmiennej prędkości |
| System płaszcza | Płaszcz grzewczo-chłodzący (opcjonalnie) |
| Panel sterowania | PLC z ekranem dotykowym |
| Zawory | Sanitarne zawory membranowe |
| Rurociągi | Higieniczne rurociągi SS316L |
| Pompa | Pompa cyrkulacyjna/transferowa |
| Jednostka filtracyjna | Opcjonalny system filtracji |
| Czujniki | Temperatura, ciśnienie, poziom |
| Interfejs CIP | Porty czyszczące |
| Rama | Podstawa ramowa ze stali nierdzewnej |
8. Studia przypadków
Przypadek 1 – Zakład produkcyjny w Azji Południowo-Wschodniej
System 1000L poprawił wydajność procesu i zmniejszył interwencję manualną dzięki automatycznemu sterowaniu.
Przypadek 2 – Europejska linia płynów o wysokiej czystości
Sterowanie ekranem dotykowym umożliwiło precyzyjną regulację parametrów i zapewniło stałą jakość produktu.
9. Certyfikaty i normy
- Zasady projektowania zorientowane na GMP
- Zarządzanie jakością ISO 9001
- Higieniczne rurociągi i okucia sanitarne
- Opcjonalna zgodność z wytycznymi FDA / WHO
10. FAQ
P1: Czy system jest w pełni automatyczny?
Tak, sterowanie PLC z ekranem dotykowym umożliwia automatyczną pracę.
P2: Czy system można dostosować?
Tak, pojemność, konfiguracja i poziom automatyzacji mogą być dostosowane.
P3: Czy dostępna jest kontrola temperatury?
Tak, można zintegrować opcjonalny płaszcz grzewczo-chłodzący.
P4: Czy system obsługuje czyszczenie?
Tak, jest zaprojektowany z przyłączami gotowymi do mycia w miejscu (CIP).
P5: Czy zapewniacie wsparcie instalacyjne?
Tak, dostępne są globalne usługi instalacji i uruchomienia.
11. CTA (Wezwanie do działania)
Szukasz niezawodnego systemu przygotowania roztworów 1000L?
Skontaktuj się z nami w celu uzyskania spersonalizowanego projektu i wyceny.
